产品详情
产品名称：真空电炉高温工业电视系统
产品型号：LM-QF500Z
产品简介 | 炉内球阀型，适用于钢铁厂加热炉、退火炉、热处理炉，垃圾
处理厂焚烧炉等工业高温炉上 |
螺旋风幕设计,镜头不积灰
蓝宝石耐高温镜头
整体不锈钢材料，耐腐耐温
直视型内窥镜头
DCS软件控制摄像机菜单和光圈
自动报警保护装置。
高温球阀密封
27倍光学变焦(3.6～78)一体摄像机
前端500MM耐高温光学针孔镜头
不需要开喇叭口，有观察口可以直接安装
炉内插入型，探头罩可伸入炉内数米
采用四层防护设计，内层为摄像系统保护层，中间层通水冷却冷，外层为保温层，由310S不锈钢钢材，外层与中间层的夹层中，填满耐火石棉，将通水冷却层对锡槽温度场的破坏降到最低。
通过90度转向高温变焦针孔镜头沿工件运动方向观测，更直观，更全面的反应炉内的具体情况
探头罩采用不锈钢材料制成，耐温抗腐蚀性好
特殊的防尘设计，镜头不易积灰
特殊的水冷设计，在水质不良的条件下正常使用
自行开发生产的高温针孔变焦镜头，水平分辨率大于720线耐温150度
可选用手动变焦高温真孔镜头，满足不同窑炉，不同生产工艺观测要求
可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度
可配装手动电动进退控制装置
可配手动电动旋转装置，实现全炉膛观测
可通过DCS对设备进行进退控制 |
摄像机参数 | 高温镜头可变焦：F4-F20变焦可调
扫描方式：PAL制625行/50场
视频输出：1Vp-p 同步正极性75欧
信噪比： 不小于42db
系统图象质量：5级（正常情况）
亮度鉴别等级： ≥8级
清晰度：高于720线
灵敏度：0.0002Lx(F1.4)
反应时间：1ms |
工作环境 | 粉尘：＜ 200g/m³
噪音：＜150db
抗振等级：除地震、意外情况以外都能承受
退出行程：500mm～2000mm
无故障时间：25000
工作电压：AC220V 频率50HZ
消耗功率：120W
防护等级：IP65 |
压缩空气 |
|
连接管口: G3/4"或G1/2"(加截止阀)
入口压力: 0.4Mpa～0.7 Mpa
入口温度:≤35℃
最小流量:0.68m³/min （1m³=1000升） |
冷却水 |
|
连接管口: G3/4"或G1/2"(加截止阀)
入口压力: 0.15Mpa～0.4Mpa
入口温度:≤35℃
最小流量:≥20L/min （1m3=1000升） |
工作环境温度 | 环境温度:5℃～60℃
炉内温度:≤1500℃(连续使用) |
外形尺寸 | 自动退出装置：1500×400×305 |
现场控制箱：400×500×250（宽*高*厚） |

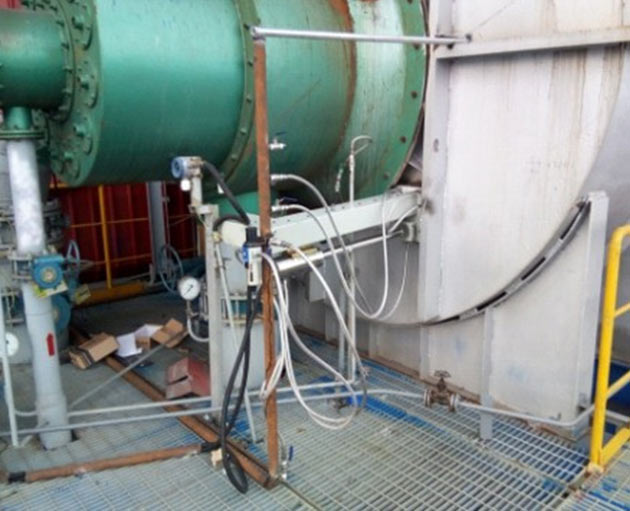

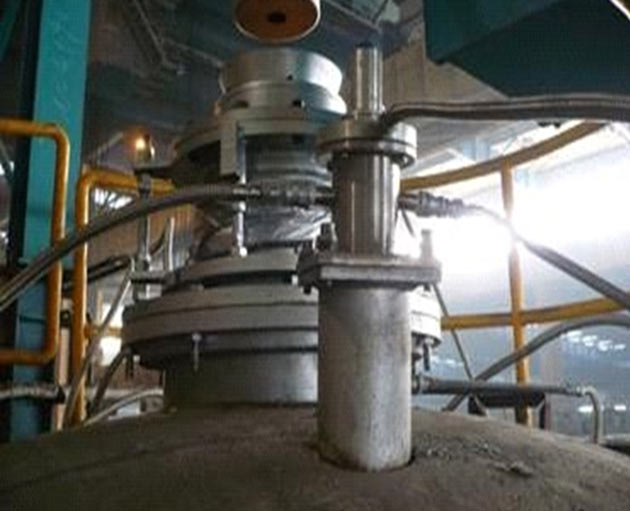

安装示意图（见图） |
开孔要求见砖图（见图） |
系统图 | -见图 |
