产品详情
产品名称：内窥式高温工业电视设备
产品型号：LM-NZ4000
产品简介 | -炉内插入型，探头罩可伸入锡槽内数米 |

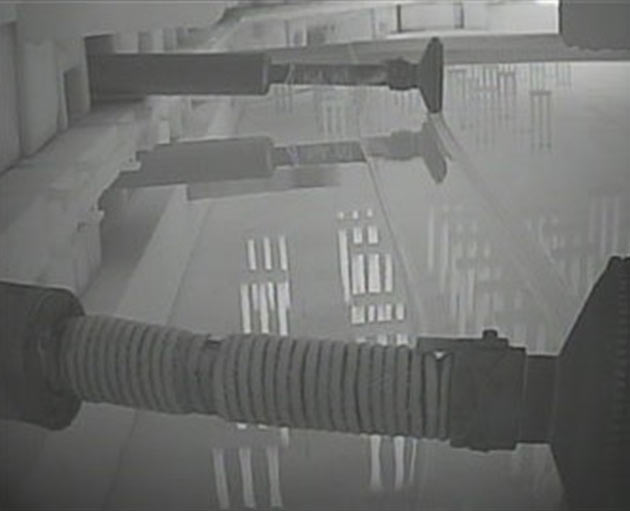

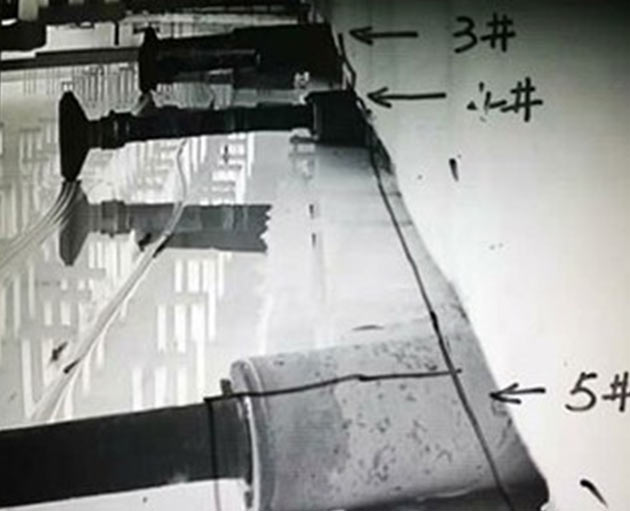

-通过90°转向高温变焦针孔镜头沿工件运动方向观测，更直观、更全面地反应炉内的具体情况 |
-探头罩采用不锈钢材料制成，耐温/抗腐蚀性好 |
-特殊的防尘设计，镜头不易积灰 |
-特殊的水冷却设计，在水质不良的条件下正常使用 |
-自行开发生产的高温针孔变焦镜头，水平分辨率大于130万像素，自身无冷却情况可耐温350度 |
-可选用手动变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求 |
-可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度 |
-可配装手动/电动进退控制装置 |
-可配装手动/电动旋转装置，实现全锡槽观测 |
-可通过DCS对设备进行进退控制 |
技术参数 | 1.镜头清晰度：水平分辨率大于130万像素 |
2.镜头可变焦距：F4-F20连续可调 |
压缩空气 | a.总进气管为G3/4"; |
b.连接管口：3-G1/2";（加截止阀） |
c.入口压力：0.4MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.45立方米/min |
冷却水 | a.总进水管为G3/4"; |
b.连接管口：2-G1/2"; |
c.入口压力：0.1Mpa—0.4 Mpa |
d.最小流量：30L/min |
e.入口温度：≤35℃ |
工作环境温度 | a.现场控制箱：5℃～50℃ |
b.炉内温度：≤1200℃（连续使用时） |
外形尺寸 | a.探头罩：直径89mm，长度1M-3.8M（见图） |
b.现场控制箱：300×400×200（宽*高*厚）（单位：毫米） |
c.安装示意图（见图） |
系统图 | 见图 |

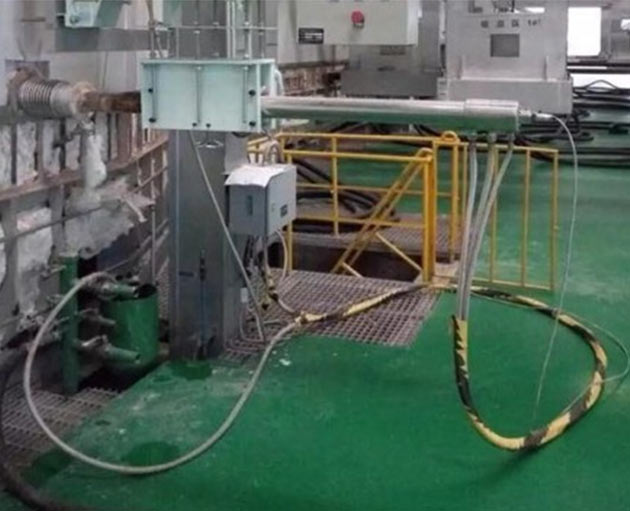

安装图：
