高炉炉顶热象布料监视
系统LM-GL640
主要设备的技术参数
热像仪类型：专用制冷型热成像仪
探测器类型：非制冷焦平面
感应波长：8μm～14μm
最大帧频：50Hz
测温范围：+50℃～+800℃
镜头视场角：97°（水平视角79.6°，垂直视角63.4°）
手动调焦功能做到精确调焦，保证画面清晰。
镜头旋转功能，当生产需要时，镜头可以旋转355°。
数据接口：100M-1000M以太网
镜头护套（探头）类型：风冷气封护套
镜头护套前端孔径：Φ5mm
镜头护套前端环境温度：≥800℃
炉壁开孔尺寸：Φ180mm（与红外网络成像仪一致）
红外热像： 当炉顶温度90℃时热像仪可接收近红外信号，炉顶温度低至100℃时保証图像清晰。
热灵敏度：<0.1℃
镜头护套前端环境温度：≥1000℃
冷却气体
冷却介质：干燥、无油、无尘、连续的工业N2，流量（消耗）≈20m3/h
介质压力：0.5Mpa≤压力≤0.8Mpa
介质温度：≤40℃
冷却水（选用）
冷却介质：洁净、连续的工业软水，流量（循环）≈1.5m3/h
介质压力：0.2Mpa≤压力≤0.4Mpa
介质温度：≤45℃
供电电源
供电电压：AC 220V±5% 50Hz
红外热成像：当炉顶温度＞40℃时可得到清晰图像，当炉顶温度＞500℃时报警从炉内退出。测温范围+50℃～+800℃（可扩展到1000度）
24小时连续工作,防护罩内部温度≤42℃
热像仪（成像仪）和镜头从护套（探头）内取出检修时能避免煤气泄漏，随时可自动吹刮扫镜头前端，具备自动保护功能（停水停气时）。
具有图像信息处理系统和测温软件。
具有与计算机控制系统联接接口,室外采用光纤接口.

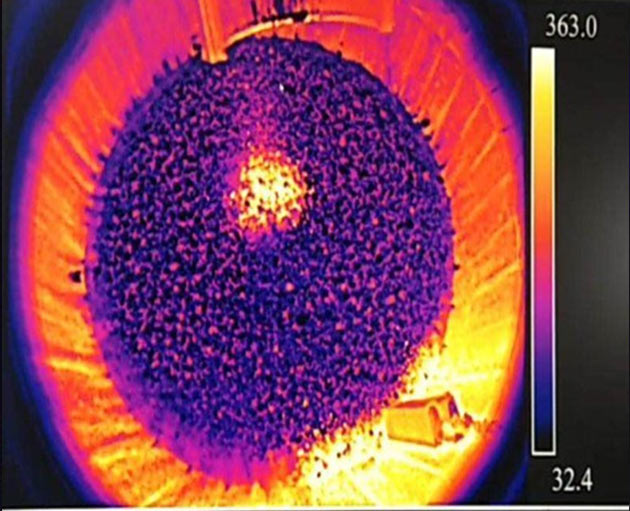

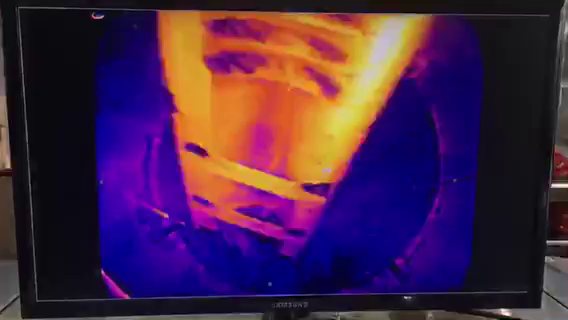

计算机显示器上实时观察炉内图像和温度变化。能根据布料角自动显示圆周方向多点温度（边缘≥24点中心4点，≥ 11圈），或任选圆周及直线坐标点显示温度,具备图像识别功能.
