产品详情
产品名称：内窥式高温工业电视设备（适用于玻纤、其他型玻璃窑炉）
产品型号： LM-NK800
产品简介 | -炉壁自动型，适用于玻纤、其他型玻璃窑炉 |
-探头罩伸至炉壁，炉墙厚度不超过500mm |
-探头罩采用不锈钢材料制成，抗腐蚀性好 |
-特殊的防尘设计，镜头不易积灰 |
-特殊的水冷却设计，在水质不良的条件下正常使用 |
-自行开发生产的高温针孔变焦镜头，水平分辨率大于200万像素，自身无冷却情况可耐温350度 |
-探头罩自动伸进/退出 |
-采用耐高温汽缸，可靠性好 |
-在冷却水/气，供电电源有意外情况发生时探头罩自动退出 |
-可在中控室/现场对设备进行进退控制 |
-可通过DCS对设备进行进退控制 |
-可选用手动变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求 |
-可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度 |
主要功能 | a.防护罩内温度超过规定值55℃时，摄像探头罩退出 |
b.当压缩空气输入压力低于0.3Mpa时，摄像探头罩退出 |
c.当探头罩冷却水输入流量低于5L/min时，摄像探头退出 |
d.当外界电源切断时，摄像探头退出 |
e.从控制室或现场控制装置发来一个退出信号时，摄像探头退出 |
技术参数 | 镜头清晰度：水平不低于130万像素 |
镜头可变焦距：F4-F20连续可调 |
退出行程：500mm |
压缩空气 | a.总进气管为G3/4"; |
b.连接管口：2-G1/2";（加截止阀） |
c.入口压力：0.4MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.3立方米/min |
冷却水 | a.总进水管为G1/2"; |
b.连接管口：G1/2"; |
c.入口压力：0.1Mpa～0.4Mpa |
d.最小流量：30L/min |
e.入口温度：≤35℃ |
工作环境温度 | 现场控制箱：-5℃～75℃ |
炉内温度：≤2000℃（连续使用时） |
外形尺寸 | a.自动退出装置：1500×380×350（见图）（单位：毫米） |
b.现场控制箱：700×1200×280（宽*高*厚）（单位：毫米） |
c.操作器（有三种，定货时请说明） |
c-1.壁挂式安装（见图） |
c-2.盘面安装（见图） |
c-3.柜内安装或放置在操作台上，外形尺寸，（见图） |
d.安装示意图（见图） |
e.开孔要求见砖图（见图） |
系统图 | 见图 |

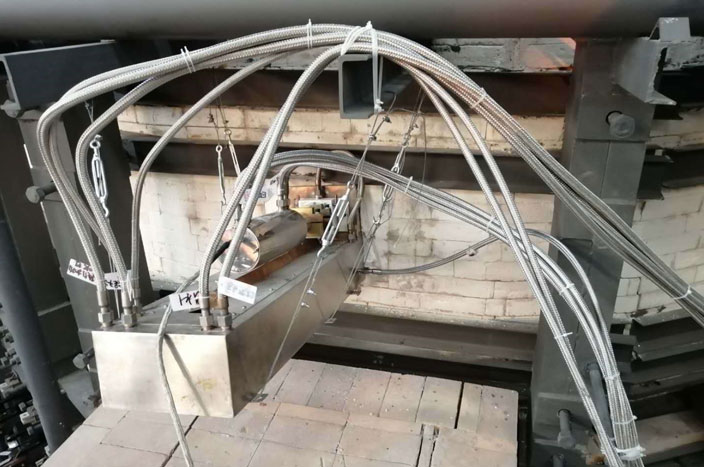

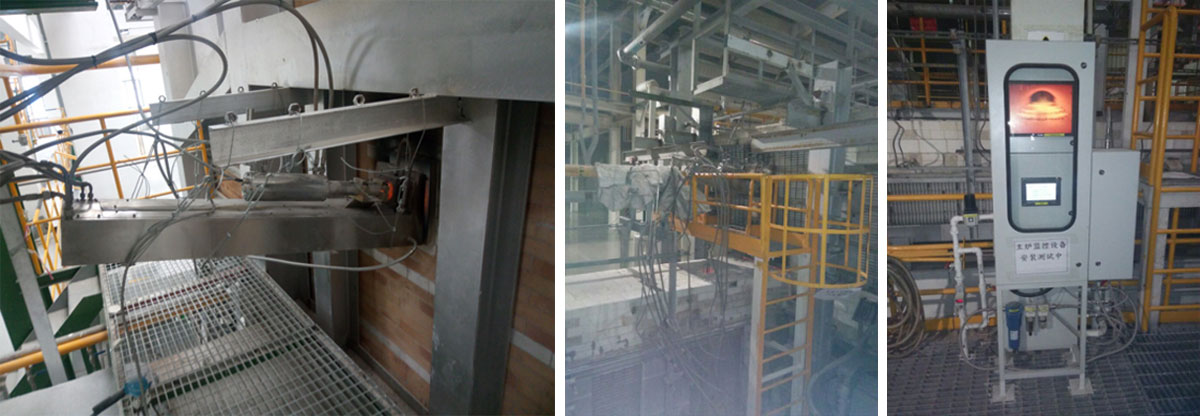

安装图：
