产品详情
产品名称：图像式液面计（适用于浮法线、压延线、其他型玻璃窑炉）
产品型号：LM-YM100
产品简介 | -图像式液面计，适用于浮法线、压延线、其他型玻璃窑炉 |
主要功能 | -该系统采用无接触测量技术，利用机器视觉技术及计算机控制技术，测量熔窑内玻璃液面的相对高度。系统组成简单，无机械运动部件，摄像机防护简单。该系统输出两路4MA～20MA信号，一路为控制信号至投料机电机控制器，改变投料流量，进而得到理想的玻璃液面高度；另一路为液面高度信号至DCS系统。保存玻璃板宽历史数据，用于分析生产过程，设有：自动、手动功能，可任意切换 |
技术参数 | 镜头清晰度：水平不低于130万像素 |
镜头可变焦距：F60-F180连续可调 |
压缩空气 | a.总进气管为G3/4"; |
b.连接管口：2-G1/2";（加截止阀） |
c.入口压力：0.4MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.3立方米/min |
冷却水 | a.总进水管为G1/2"; |
b.连接管口：G1/2"; |
c.入口压力：0.1Mpa～0.4Mpa |
d.最小流量：30L/min |
e.入口温度：≤35℃ |
工作环境温度 | 现场控制箱：-5℃～75℃ |
炉内温度：≤2000℃（连续使用时） |
外形尺寸 | a.现场水冷套装置：800×280×600（见图）（单位：毫米） |
b.现场控制箱：300×400×200（宽*高*厚）（单位：毫米） |
c.安装示意图（见图） |
d.开孔要求见砖图（见图） |

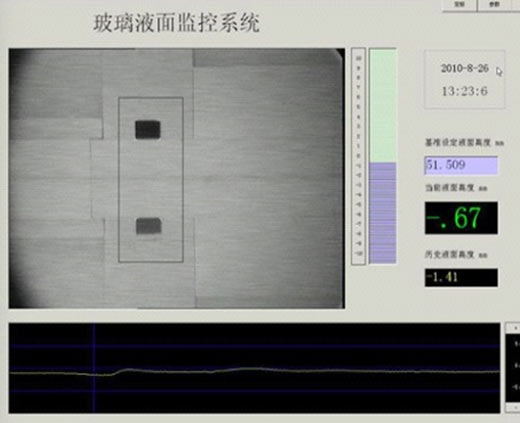

系统图 | 见图 |

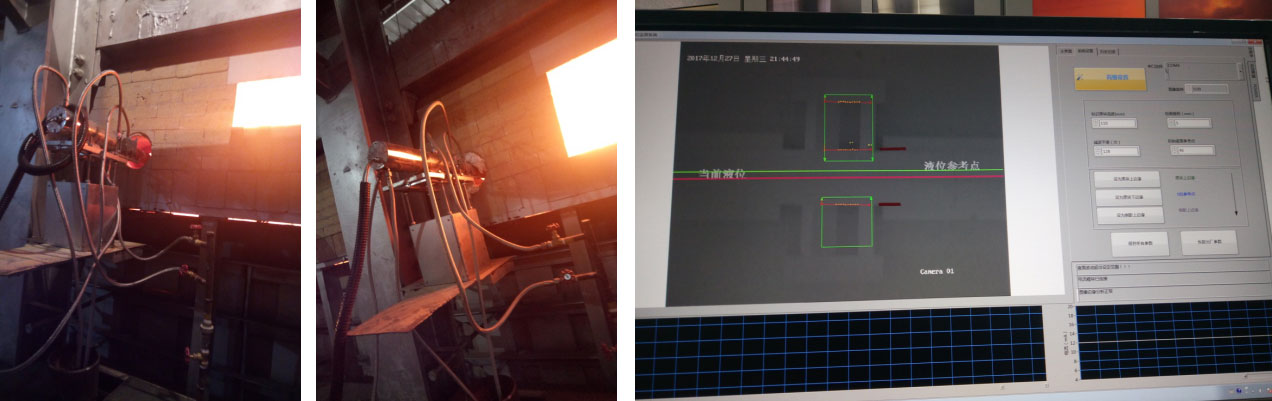

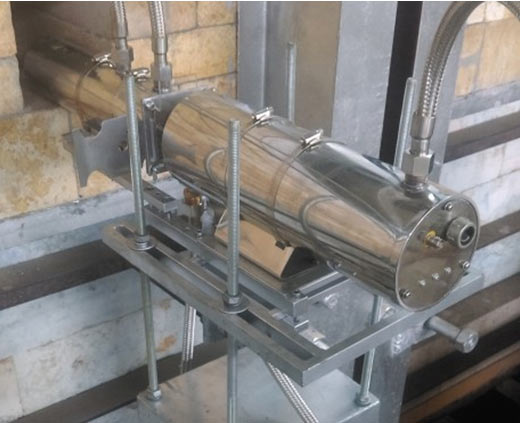

安装图：
