产品详情
产品名称：炉壁型高温工业电视设备（适用于浮法线、马蹄型等玻璃窑炉）
产品型号：LM-OL200手动型
产品简介 | -特殊的防护设计，确保在环境温度高腐蚀性气体强等级恶劣的环境条件下正常使用 |

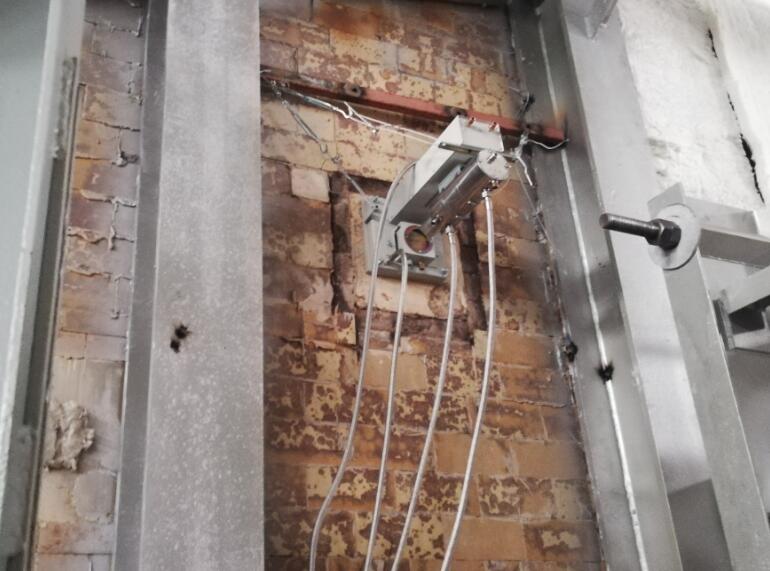

-炉壁手动型，适用于浮法线、马蹄型等玻璃窑炉 |
-探头罩伸至炉壁，视场角小于45度时选用 |
-探头罩采用不锈钢材料制成，抗腐蚀性好 |
-特殊的防尘设计，镜头不易积灰 |
-特殊的水冷却设计，在水质不良的条件下正常使用 |
-自行开发生产的高温针孔变焦镜头，水平分辨率大于130万像素，自身无冷却情况可耐温350度 |
-探头罩手动伸进/退出 |
-采用耐高温手动滑块，可靠性好 |
-在冷却水/气，有意外发生需人工至现场操作探头罩手动退出 |
-可通过DCS对设备进行报警监控措施 |
-可选用手动变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求 |
-可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度 |
-在现场工艺无法安装标准设备时，可按现场要求定制非标设备 |
主要功能 | a.防护罩内温度超过规定值55℃时，摄像探头罩手动退出 |
b.当压缩空气输入压力低于0.3Mpa时，摄像探头罩手动退出 |
c.当外界电源切断时，摄像探头手动退出 |
d.从控制室或现场控制装置发来一个报警信号时，摄像探头手动退出 |
技术参数 | 镜头清晰度：水平不低于130万像素 |
镜头可变焦距：F4-F20连续可调 |
退出行程：200mm |
压缩空气 | a.总进气管为G3/4"; |
b.连接管口：2-G1/2";（加截止阀） |
c.入口压力：0.4MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.3立方米/min |
冷却水 | a.总进水管为G1/2"; |
b.连接管口：G1/2";（加截止阀） |
c.入口压力：0.1Mpa—0.4 Mpa |
d.最小流量：20L/min |
e.入口温度：≤35℃ |
工作环境温度 | a.自动退出装置：-5℃～100℃ |
b.控制装置：-5℃～75℃ |
c.炉内温度：＜2000℃ |
外形尺寸 | a.自动退出装置：760×300×300（见图）（单位：毫米） |
b.现场控制箱：400×500×200（宽*高*厚）（单位：毫米） |
c.开孔要求图（见图） |
d.安装示意图（见图） |
系统图 | 见图 |
