产品名称：高炉炉顶布料监视系统
产品型号：LM-GL508
功能简介 | -适用各大钢厂高炉炉顶的特种闭路电视设备 |
-采用水、风冷方式 |
-探头罩采用不锈钢材料制成，抗腐蚀性好 |
-螺旋吹扫技术，镜头前端不再积灰 |
-实时温度曲线、温度分析、温度跟踪显示 |
-灵活的组态设置和丰富、强大的视频处理功能 |
-镜头：高温针孔镜头,长焦距 |
-摄像机：高温特种红外摄像机高清晰度 |
-安装方便：镜头摄像机防护罩组成的内枪可以直接从防护罩内抽出，便于检修和维护 |
-氮气冷却：由于设备的前端需伸入炉内，温度高，需要使用氮气进行冷却
-配置美国进口涡旋制冷技术和设备进行增值冷却
-可通过计算机直接观察入料情况或外接监视器观察 |
技术参数 | 扫描方式：625行25帧 2∶1隔行 |
视频输出：1.0Vp-p 负极性 75Ω
信噪比：≥50dB
亮度鉴别等级：≥8级
红外CCD水平解析力：600线
最低照度：0.0001Lux
视角：110°（对角线）
功耗：30W |
环境条件 | 炉内温度：≤1800℃ |
炉顶温度：≤500℃
控制系统：≤70℃
压缩空气入口压力：≥0.4Mpa
温度：≤35℃
压缩空气流量：≥0.3m³/min
冷却水进水压差：≥0.1Mpa |
冷却水回水压差：≥0.1Mpa |

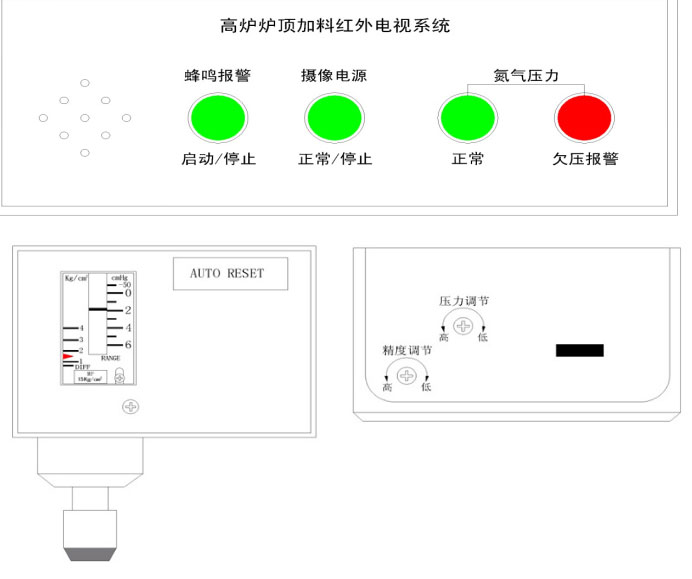

欠压报警部分 | 具有氮气压力欠压报警功能（声光报警）报警器面板见图 一
氮气压力系数的设定：压力控制器见图 二 |

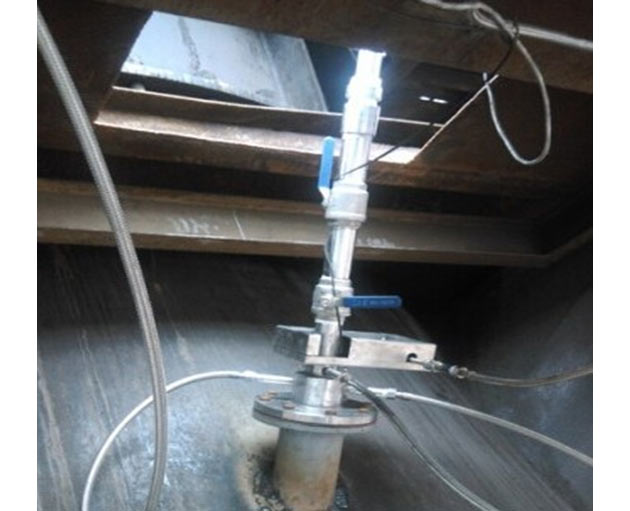

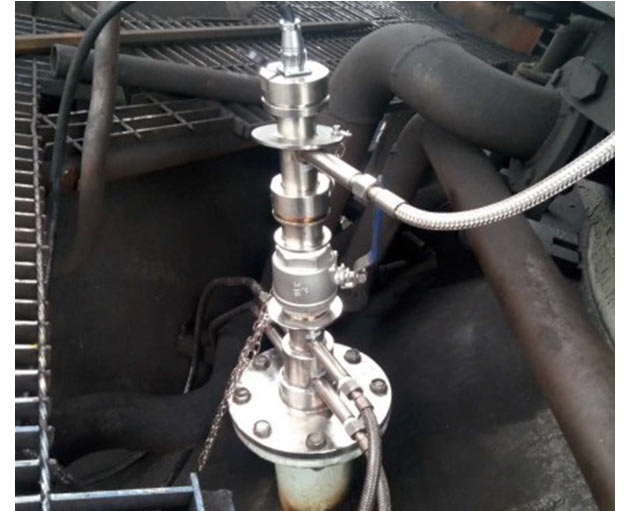

设备安装 | 设备基板的安装与固定见图 三
预埋件接口见图 四 |
系统图 | 系统组成见图 五
整体安装见图 六 |
控制箱 | 控制箱整体连线见图 七
控制箱尺寸见图 八 |
探头罩 | 探头罩连线见图 九
探头罩尺寸见图 十
探头拆卸见图十一 |
报警器 | 报警器连线见图十二 |
预埋件 | 预埋件尺寸见图十三 |
