    内窥式高温防爆监视系统

    免费热线:400-0519-040 在线咨询

    产品详情

    产品名称:内窥视高温防爆工业电视

    产品型号:LM-BG750Ex



    产品简介

    -炉内自动型,适用各种高温窑炉

    -适用于炉壁厚度在≦500mm炉型

    -探头罩采用不锈钢材料制成,抗腐蚀性好

    -特殊的螺旋风幕设计,镜头不积灰

    -特殊的风冷设计,使设备在各种恶劣的条件下能正常使用

    -蓝宝石耐高温镜头

    -探头罩自动伸进/退出

    -采用耐高温气缸,可靠性好

    -在冷却水/气,供电电源有意外情况发生时探头罩自动退出

    -可在中控室/现场对设备进行进退控制

    -PLC程序化控制 DCS软件控制摄像机菜单和光圈

    -前端采用耐高温光学针孔镜头

    -采用27倍光学变焦(3.6-78)一体摄像机

    主要功能

    a.防护罩内温度超过规定值50℃时,摄像探头罩退出

    b.当压缩空气输入压力低于0.2MPa时,摄像探头罩退出

    c.当探头罩冷却水输入流量低于0.2M³/h时,摄像探头退出

    d.当外界电源切断时,摄像探头退出

    e.从控制室或现场控制装置发来一个退出信号时,摄像探头退出

    f.报警信号可接入DCS

    技术参数

    分辨率:1600*1200

    镜头可变焦距:3.6-78  27倍光学变焦

    退出行程:550mm
    视 场 角:17°-90°定焦或变焦
    镜头光圈:电动远控或手控
    信 噪 比:42db
    滤色装置:可选滤红、黄或全色过滤
    采用双镜头分离式高温防护罩,达到真正意义上的隔爆
    燃烧器熄灭具有即时自动报警功能
    摄像机及镜头具有防油水功能

    压缩空气

    a.总进气管G1"

    b.连接管口:4-G1/2"(加截止阀)

    c.入口压力:0.2MPa~0.7MPa

    d.入口温度:≤35℃

    e.最小流量:0.3M³/min

    冷却水

    a.总进水管为G3/4"

    b.连接管口:2-G1/2"(加截止阀)

    c.入口压力:0.1MPa~0.7MPa

    d.最小流量:0.8M³/h

    e.入口温度:≤35℃

    工作环境温度

    a.自动退出装置:5℃~80℃

    b.控制装置:-5℃~50°C

    c.炉内温度:≦2000℃

    外形尺寸

    a.自动退出装置:1500×400×305(单位:毫米)

    b.现场控制箱:400×500×250(宽*高*厚)(单位:毫米)

    c.操作器(有三种,定货时请说明)

    c-1.壁挂式安装(见图)

    c-2.盘面安装(见图)

    c-3.柜内安装或放置在操作台上(见图)

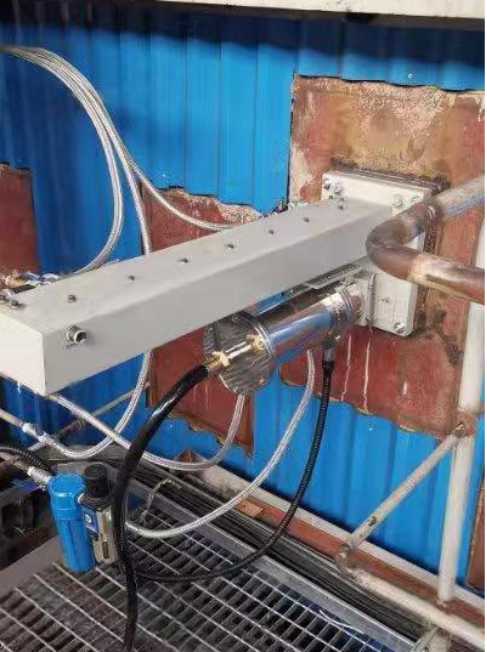

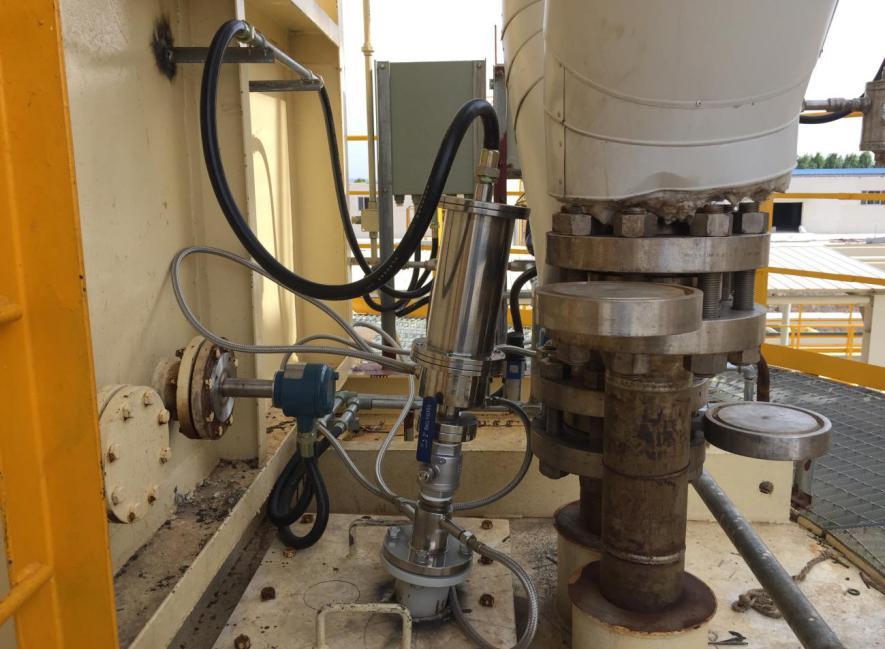

    d.安装示意图(见图)

    e.开孔要求见砖图(见图)

      防爆等级

    IP68

      防爆标志

    Exd IIC T6 Gb

      防爆编号

    CNEx16.029

      系统图

    -见图
