产品详情
产品名称：内窥式360度可旋转高温防爆工业电视系统
产品型号：LM-B580Ex
产品简介 | -炉内自动型，适用各种高温窑炉 |
-适用于炉壁厚度在≦500mm炉型 |
-探头罩采用不锈钢材料制成，抗腐蚀性好 |
-特殊的螺旋风幕设计,镜头不积灰 |
-特殊的风冷设计，使设备在各种恶劣的条件下能正常使用 |
-蓝宝石耐高温镜头 |
-探头罩自动伸进/退出 |
-采用耐高温气缸，可靠性好 |
-在冷却水/气，供电电源有意外情况发生时探头罩自动退出 |
-可在中控室/现场对设备进行进退控制 |
-PLC程序化控制 DCS软件控制摄像机菜单和光圈 |
-前端采用耐高温光学针孔镜头 |
-采用27倍光学变焦(3.6-78)一体摄像机 |
主要功能 | a.防护罩内温度超过规定值50℃时，摄像探头罩退出 |
b.当压缩空气输入压力低于0.2MPa时，摄像探头罩退出 |
c.当探头罩冷却水输入流量低于0.2M³/h时，摄像探头退出 |
d.当外界电源切断时，摄像探头退出 |
e.从控制室或现场控制装置发来一个退出信号时，摄像探头退出 |

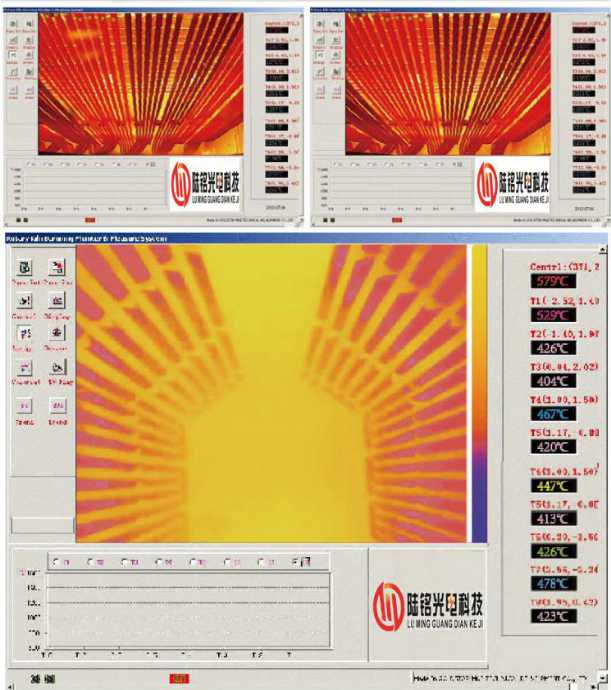

f.报警信号可接入DCS h.操作人员在监控室就可实时掌握炉内视频图像等情况，并可查询历史记录信息，火焰熄灭报警和火灾报警。
i.传动部分采用高精密美国进口Parker公司气动元件（德国origa无杆气缸）传动，整个系统结构简单、紧凑、精致，重量,设备伸进退出平稳可靠
J.本设备具有防油水设计，摄像机和镜头使用三年以上不会有油水进入。
K.前端高温镜头可根据需要在炉内实现360度旋转，可以多方位、多角度的观察炉内工况，也可根据需要实现随时旋停、旋转等功能 |
技术参数 | 分辨率：1600*1200 |
镜头可变焦距：3.6-78 27倍光学变焦 |
退出行程：550mm
视 场 角：17°-90°定焦或变焦
镜头光圈：电动远控或手控
信 噪 比：42db
滤色装置：可选滤红、黄或全色过滤
采用双镜头分离式高温防护罩，达到真正意义上的隔爆
燃烧器熄灭具有即时自动报警功能
摄像机及镜头具有防油水功能 |
压缩空气 | a.总进气管G1" |
b.连接管口：4-G1/2"（加截止阀） |
c.入口压力：0.2MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.3M³/min |
冷却水 | a.总进水管为G3/4" |
b.连接管口：2-G1/2"（加截止阀） |
c.入口压力：0.1MPa～0.7MPa |
d.最小流量：0.8M³/h |
e.入口温度：≤35℃ |
工作环境温度 | a.自动退出装置：5℃～80℃ |
b.控制装置：-5℃～50℃ |
c.炉内温度：≦2000℃ |
防爆等级 | IP68 |
防爆标志 | Exd IIC T6 Gb |
防爆编号 | CNEx16.029 |
系统图 | -见图 |

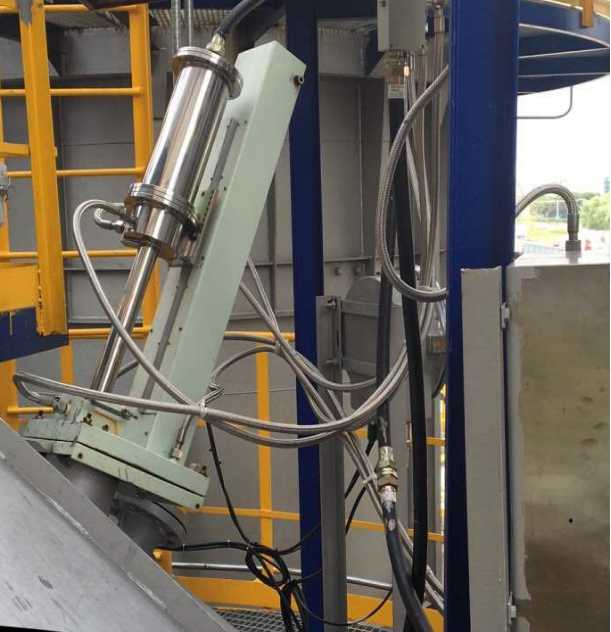

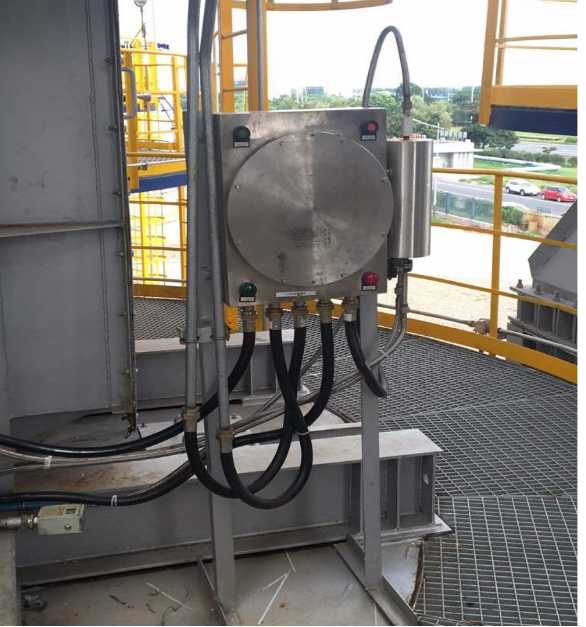

安装图：
