产品详情
产品名称：高温炉膛火焰监视系统
产品型号：LM-NK800G
产品简介 | -炉内自动型，适用各种高温窑炉 |
-适用于炉壁厚度在500mm左右炉型 |
-探头罩采用不锈钢材料制成，抗腐蚀性好 |
-特殊的螺旋风幕设计,镜头不积灰 |
-特殊的风水冷设计，使设备在各种恶劣的条件下能正常使用 |
-蓝宝石耐高温镜头 |
-探头罩自动伸进/退出 |
-采用耐高温电机，可靠性好 |
-在冷却水/气，供电电源有意外情况发生时探头罩自动退出 |
-可在中控室/现场对设备进行进退控制 |
-PLC程序化控制 DCS软件控制摄像机菜单和光圈 |
-前端采用500MM耐高温光学针孔镜头 |
-采用27倍光学变焦(3.6-78)一体摄像机 |
主要功能 | a.防护罩内温度超过规定值50℃时，摄像探头罩退出 |
b.当压缩空气输入压力低于0.2MPa时，摄像探头罩退出 |
c.当探头罩冷却水输入流量低于0.2M³/h时，摄像探头退出 |
d.当外界电源切断时，摄像探头退出 |
e.从控制室或现场控制装置发来一个退出信号时，摄像探头退出 |
f.报警信号可接入DCS |
技术参数 | 分 辨 率：1600*1200 |
镜头可变焦距：3.6-78 27倍光学变焦 |
退出行程：550mm
视 场 角：17°-81°定焦或变焦
镜头光圈：电动远控或手控
信 噪 比：42db
滤色装置：可选滤红、黄或全色过滤 |
压缩空气 | a.总进气管G1" |
b.连接管口：4-G1/2"（加截止阀） |
c.入口压力：0.2MPa～0.7MPa |
d.入口温度：≤35℃ |
e.最小流量：0.3M³/min |
冷却水 | a.总进水管为G3/4" |
b.连接管口：2-G1/2"（加截止阀） |
c.入口压力：0.1MPa～0.7MPa |
d.最小流量：0.8M³/h |
e.入口温度：≤35℃ |
工作环境温度 | a.自动退出装置：5℃～80℃ |
b.控制装置：-5℃～50℃ |
c.炉内温度：≦2000℃ |
外形尺寸 | a.设备尺寸：宽500*长780*高300（单位：毫米） |
b.现场控制箱：400×500×250（宽*高*厚）（单位：毫米） |
c.操作器（有三种，定货时请说明） |
c-1.壁挂式安装（见图） |
c-2.盘面安装（见图） |
c-3.柜内安装或放置在操作台上（见图） |

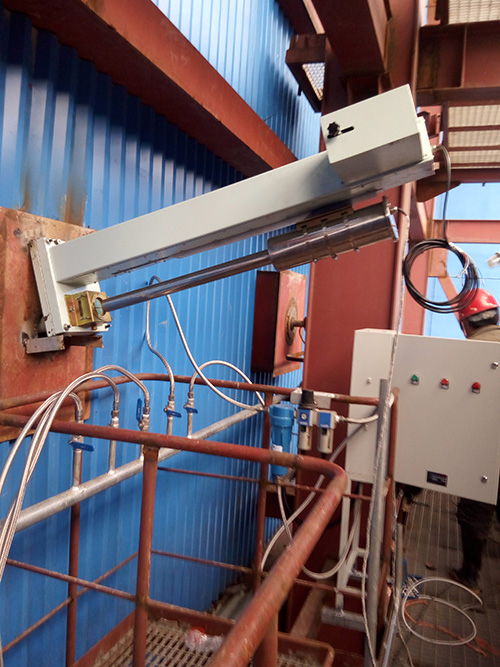

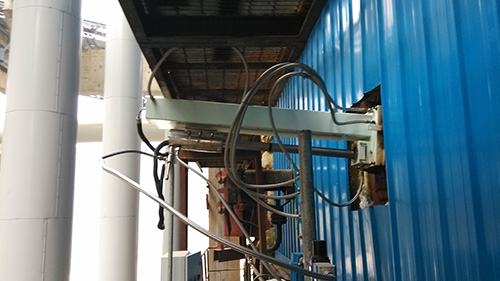

d.安装示意图（见图） |
e.开孔要求见砖图（见图） |
系统图 | -见图 |
